Клапаны ДМУ-МС с электромагнитным приводом
Клапан дымоудаления предназначен для открывания проемов вытяжных систем аварийной противодымной вентиляции. Клапан устанавливается в проемах стен, перекрытий, подвесных потолков, а также в торце воздуховодов.
Клапан дымоудаления ДМУ МС (далее клапан) используется в качестве клапана дымоудаления с нормально закрытой заслонкой. Клапан дымоудаления предназначен для открывания проемов вытяжных систем аварийной противодымной вентиляции. Клапан устанавливается в проемах стен, перекрытий, подвесных потолков, а также в торце воздуховодов.
Клапан ДМУ МС изготавливается из оцинкованной стали.
Пределы огнестойкости клапана ДМУ МС – E90.
Исходное положение заслонки клапана противодымной вентиляции – нормально закрытое (НЗ).
Многостворчатое исполнения - без вылета створки за пределы корпуса клапана.
Стеновое исполнение клапана - привод внутри клапана.
Способы управления заслонкой клапана ДМУ МС:
|
Тип привода |
Способ перевода заслонки |
Механизм перевода заслонки |
Принцип срабатывания привода |
||
|
Из исходного положения в рабочее |
из рабочего положения в исходное (многократное использование) |
В рабочее положение |
В исходное положение |
||
|
ЭМ* |
-автоматический, по сигналам пожарной автоматики; -дистанционный с пульта управления; -от кнопки/тумблера в месте установки клапана |
-вручную |
возвратная пружина |
- |
Подача напряжения на электромагнит |
* Режим работы кратковременный, не более 1 минуты во включенном состоянии.
Примечание:
Электропривод устанавливается только по высоте клапана (H).

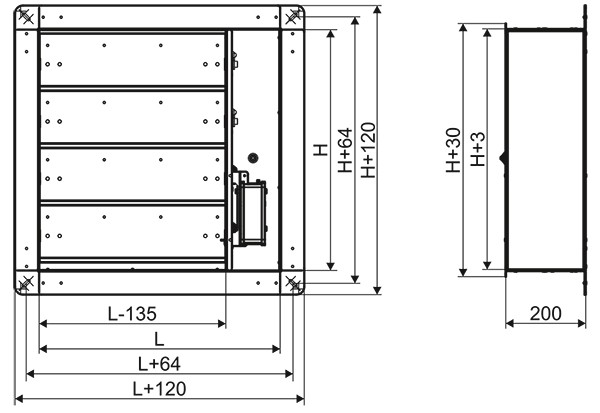

Габаритные и присоединительные размеры (мм)

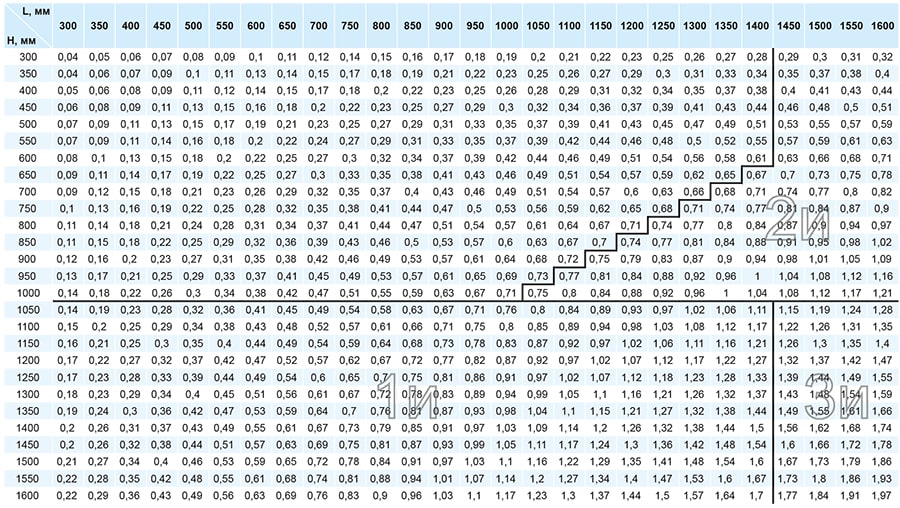

Типоразмерный ряд и значение площади живого сечения клапанов ДМУ МС стенового исполнения, м2
Примечание: Клапаны, размеры которых превышают указанные в таблице, конструируются индивидуально.
Характеристики приводов клапанов ДМУ МС
|
Характеристика |
Электромагнитный |
|
|
Время поворота, с, не более |
2 |
|
|
Крутящий момент, Нм |
- |
|
|
Напряжение электропитания привода, В |
24/220 |
|
|
Потребляемая мощность, Вт |
во время вращения |
70 |
|
в состоянии покоя |
- |
|
|
Рабочая температура, °С |
-30...+50 |
|
|
Степень защиты |
IP54 |
|
|
Вес, кг |
1,5 |
|

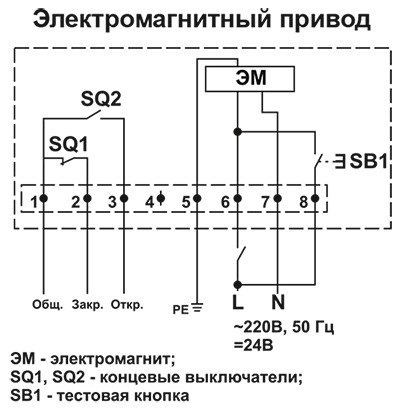

Электрические схемы подключения клапанов ДМУ МС

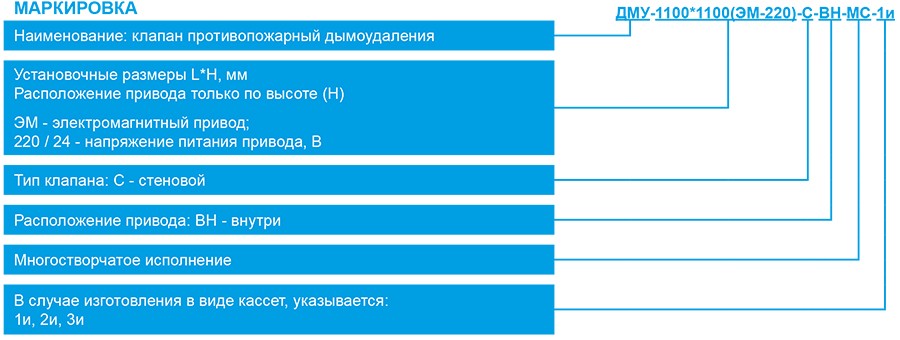

МАРКИРОВКА:
Клапан ДМУ-700*600(ЭМ/220)-С-ВН-МС
где: клапан ДМУ – наименование клапана дымоудаления;
700*600 – установочные размеры клапана (L*H), мм;
600(ЭМ/220) – напряжение питания, производитель и тип привода:
600 – сторона расположения привода;
Р – тип привода (ЭМ - электромагнитный привод);
220 – напряжение питания привода, В;
С – стеновой тип клапана;
ВН – тип размещения привода (ВН - внутри клапана);
МС – многостворчатый клапан.
