Вентилятор ВО №4,5-О-А4,5/52-0,55/1500/380
- Диаметры рабочих колес вентиляторов: 4,0; 4,5; 5,0; 5,6; 6,3; 7,1; 8,0; 9,0; 10,0; 11,2
- Диапазон расхода воздуха от 1 000 до 95 000 м3/ч
- Диапазон давлений от 10 до 1800 Па
- Материал корпуса - оцинкованная сталь (№ 4,0-8,0), углеродистая сталь с лакокрасочным покрытием (№ 9,0-11,2
- Материал лопаток рабочего колеса - композитные материалы
- Вращение рабочего колеса - правое/левое

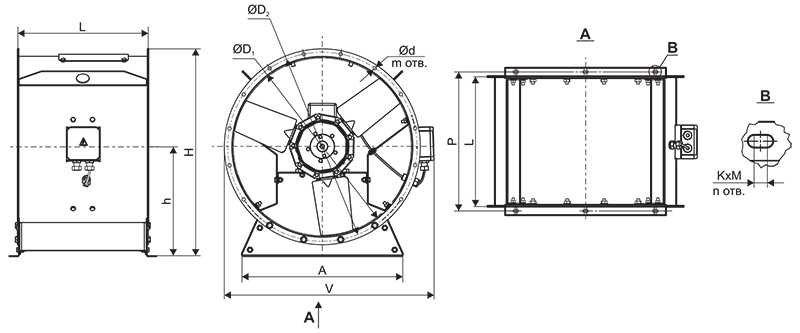

Габаритные и присоединительные размеры вентиляторов ВО №4,5 серии 2 (мм)
|
Модель |
А |
D1 |
D2 |
d |
V |
H |
h |
K |
M |
m |
n |
Модель гибкой вставки |
|
ВО №4,5 |
280 |
450 |
479 |
11 |
630 |
568 |
263 |
8,5 |
8,5 |
8 |
8 |
ВГ-ВО-4,5-D450/479 |
|
Типоразмер двигателя |
L* |
P* |
|
АИР 63, АИР 71, АИР80 |
420 |
447 |
|
АИР90, АИР100 |
510 |
537 |
|
АИР112 |
585 |
612 |
|
АИР132 |
660 |
687 |
|
АИР160 |
800 |
827 |
|
АИР180 |
890 |
917 |
|
АИР200, АИР225 |
950 |
977 |
|
АИР250 |
1050 |
1077 |
Технические характеристики осевых вентиляторов серии ВО №4,5 серии 2
|
№ п/п |
Модель |
Номер вентилятора |
№ кривой |
Тип электродвигателя |
Мощность двигателя, кВт |
Частота вращения, об/мин |
Ток, А |
Напряжение, В |
Масса, кг |
|
12 |
ВО №4,5-О-A4,5/49 |
4,5 |
1 |
АИР63В4 |
0,37 |
1500 |
1,12 |
380 |
28 |
|
13 |
ВО №4,5-О-A4,5/50 |
4,5 |
2 |
АИР63В4 |
0,37 |
1500 |
1,12 |
380 |
28 |
|
14 |
ВО №4,5-О-A4,5/51 |
4,5 |
3 |
АИР63В4 |
0,37 |
1500 |
1,12 |
380 |
28 |
|
15 |
ВО №4,5-О-A4,5/52 |
4,5 |
4 |
АИР71А4 |
0,55 |
1500 |
1,57 |
380 |
32 |
|
16 |
ВО №4,5-О-A4,5/53 |
4,5 |
5 |
АИР71А4 |
0,55 |
1500 |
1,57 |
380 |
32 |
|
17 |
ВО №4,5-О-A4,5/54 |
4,5 |
6 |
АИР71В4 |
0,75 |
1500 |
2,05 |
380 |
32 |

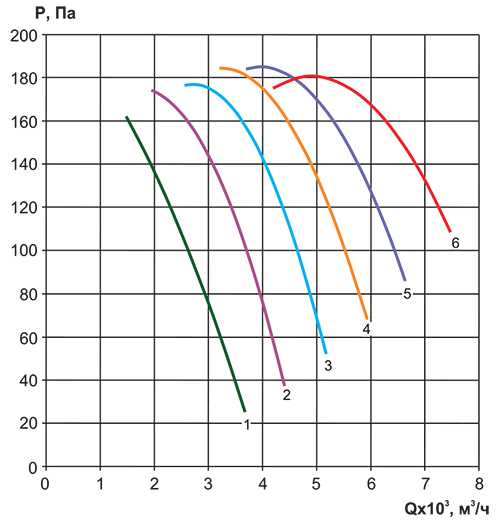

Аэродинамические характеристики осевых вентиляторов серии ВО №4,5 серии 2
Акустические характеристики осевых вентиляторов серии ВО №4,5 серии 2
|
Модель |
Уровень звуковой мощности, дБ в октавных полосах частот, Гц |
Общий, дБа |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
||
|
ВО №4,5-О-A4,5/49 |
70 |
71 |
72 |
73 |
72 |
71 |
71 |
68 |
80 |
|
ВО №4,5-О-A4,5/50 |
73 |
72 |
72 |
72 |
72 |
71 |
72 |
68 |
80 |
|
ВО №4,5-О-A4,5/51 |
75 |
72 |
70 |
70 |
70 |
70 |
71 |
67 |
80 |
|
ВО №4,5-О-A4,5/52 |
76 |
72 |
71 |
71 |
72 |
71 |
72 |
68 |
81 |
|
ВО №4,5-О-A4,5/53 |
76 |
72 |
71 |
70 |
70 |
70 |
71 |
67 |
81 |
|
ВО №4,5-О-A4,5/54 |
76 |
74 |
73 |
74 |
75 |
73 |
74 |
70 |
83 |

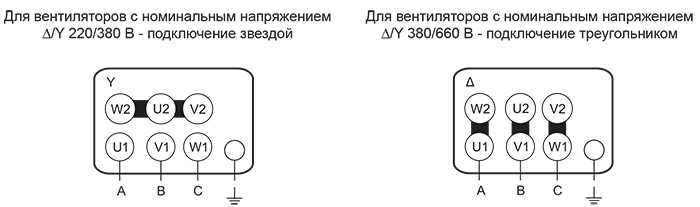

Электрическая схема подключения осевых вентиляторов серии ВО №4,5 в сеть 380В
