Осевые вентиляторы

Промышленные осевые вентиляторы в Сочи

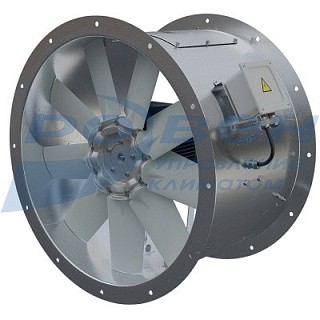

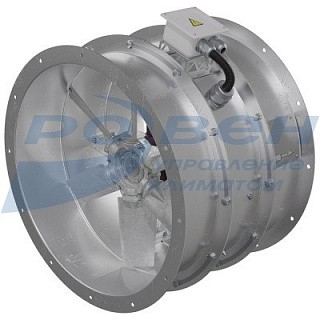

В разделе осевые вентиляторы систем общеобменной вентиляции приведены осевые промышленные вентиляторы РОСА-300 и ВО производства ГК РОВЕН.
Серия РОСА включает типоразмеры до номера 12,5 (ряд Ra10 по ГОСТ 10616-2015). Для решения широкого спектра задач общеобменной вентиляции, в серии представлены аэродинамические схемы отличающихся по расходу и давлению.

Преимущества осевых вентиляторов РОСА

• компактностью – при разработке конструкции вентиляторов использованы принципы максимальной энергоемкости изделия; проведенные прочностные и аэродинамические исследования позволили создать конструкцию с минимальным аэродинамическим сопротивлением;
• высокой технологичностью – при изготовлении используются станки с ЧПУ, производственные процессы при подготовке элементов изделия основаны на принципах автоматизации и минимального участия человека;
• высокой экономичностью при эксплуатации – технические характеристики вентиляторов, представленных в рядах РОСА-300 можно охарактеризовать максимальной нагруженностью электродвигателя, при комплектации вентиляторов учтены особенности «вентиляторной схемы»;
• значительной эффективностью – при разработке учтены принципы высокой обтекаемости элементов проточной части, что позволило увеличить диапазон рабочих режимов вентиляторов группы РОСА без повышения энергопотребления.

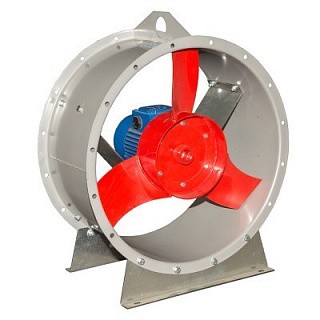

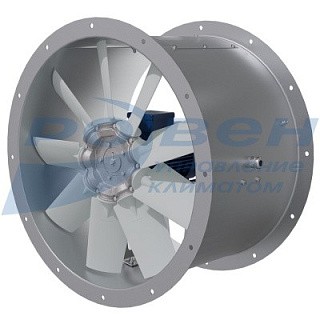

Вентиляторы ВО выпускаются в общепромышленном исполнении.

Преимущества осевых вентиляторов ВО

• Широкий диапазон аэродинамических характеристик: расход воздуха до 150 000 м3/ч, давление до 2300 Па
• Оптимизированный модельный ряд по R20 от № 4,0 до 12,5 согласно ГОСТ 10616-2015
• Материал корпуса - оцинкованная сталь (№ 4,0-8,0), углеродистая сталь с лакокрасочным покрытием (№ 9,0-12,5)
• Лопатки рабочего колеса выполнены из композитных материалов
• Минимальный радиальный зазор между рабочим колесом и корпусом вентилятора
• Конструкция рабочего колеса обеспечивает низкую массу и пониженную шумовую характеристику
• Возможность регулировки производительности путем изменения угла установки лопаток

Разработка систем общеобменной вентиляции на основе осевых вентиляторов группы РОСА позволит получить ряд выгодных по стоимости и энергетически эффективных проектных решений.

Продукция ГК РОВЕН соответствует действующей нормативной и регламентирующей документации, в частности:

Осевые вентиляторы РОСА прошли полный объем аэродинамических и прочностных испытаний на соответствие ГОСТам и техническим регламентам Таможенного Союза ТР ТС 004/2011 и ТР ТС 010/2011. Испытания вентиляторов РОСА проводятся квалифицированными специалистами с использованием современных высокоточных измерительных приборов, проходящих периодическую поверку в учреждениях стандартизации и сертификации.
Осевые вентиляторы серии РОСА-300 изготавливают для эксплуатации в условиях умеренного климата (У) первой и второй категории размещения. Максимальная температура перемещаемого воздуха и других газовых смесей от -40 ºС до +40ºС.
Вентиляторы осевые серии ВО предназначены для перемещения невзрывоопасных газовых сред с температурой от -40 до +40ºС, содержащих твердые примеси не более 100 мг/м³, не содержащих липких веществ и волокнистых материалов, в условиях умеренного климата 2-й категории размещения по ГОСТ 15150-90.

Для реализации широкого спектра задач модели РОСА представлены следующими исполнениями корпусов (см. таблицу).

Для удобства проведения работ по установке и подключению вентилятора РОСА-300 предусмотрены дополнительные элементы. Использование гибких вставок (ВГК) позволяет снизить нагрузки на воздуховоды. Снижение динамических нагрузок на фундамент и уменьшение вибрационных нагрузок от вентилятора осуществляется за счет использования виброизоляторов типа ЕС. При «жестком» соединении РОСА с воздуховодами предложены ряды переходных элементов в виде круглых ответных фланцев, а также для снижения аэродинамических потерь воздушного потока на входе предусмотрен входной коллектор ВКО.
Защита вентилятора от попадания посторонних предметов в приточную часть реализована применением защитных решеток круглого и плоского типа. Решетки разработаны из условия низкого коэффициента аэродинамических потерь.

При осуществлении подбора элементов адаптирующих вентиляторы моделей РОСА в сети рекомендуется воспользоваться таблицами совместимости дополнительной комплектации.

Для корпуса типа 10:

* Решетка РЗК может быть изготовлена 2 видов: РЗК-К, РЗК-П (подробнее смотреть в разделе «дополнительная комплектация для вентиляторов осевых»).

Для корпуса типа 20:

* Решетка РЗК может быть изготовлена 2 видов: РЗК-К, РЗК-П (подробнее смотреть в разделе «дополнительная комплектация для вентиляторов осевых»).

Для корпуса типа 30:

* Решетка РЗК может быть изготовлена 2 видов: РЗК-К, РЗК-П (подробнее смотреть в разделе «дополнительная комплектация для вентиляторов осевых»).

Рекомендации к установке вентиляторов РОСА-300 и ВО в сети

Аэродинамические характеристики вентиляторов, приведенные в каталоге, получены при испытаниях образцов на стенде типа А со свободным входом и выходом. Эти характеристики могут быть использованы при проектировании вентиляционной сети, если:

• вентилятор правильно установлен в этой сети;
• соблюдается условие равномерного входа потока в вентилятор и отсутствует перекрытие его выходного сечения.

Если эти требования к установке вентилятора нарушены, то необходимо пользоваться его сниженными характеристиками, которые можно получить с использованием рекомендаций, представленных в специальной литературе. Из-за ошибок при установке оборудования в сеть, снижение создаваемого вентилятором давления может достигать 10-30% и более.

Ниже даны рекомендации для наиболее распространенных вариантов установки вентиляторов в различных системах.
Пуск и подключение вентиляторов производить только с помощью пускозащитной аппаратуры.

ВОЗДУХОВОДЫ

РЕКОМЕНДУЕТСЯ
При установке вентилятора в вентиляционной сети перед входом в вентилятор и за ним обеспечивать наличие прямолинейных воздуховодов достаточной длины (минимум 2 диаметра на входе в вентилятор и минимум 4 диаметра на выходе из него) с площадью поперечных сечений, равной соответственно площади входного и выходного сечения вентилятора. Уменьшение длины примыкающих к вентилятору прямых участков приводит к снижению создаваемого вентилятором давления. Наличие гибких вставок перед и за вентилятором снижает вибрацию и шум.

ПОВОРОТНЫЕ УЧАСТКИ

РЕКОМЕНДУЕТСЯ
При необходимости установки поворотных участков сети непосредственно вблизи вентилятора использовать составное колено или поворотный участок с большим радиусом закругления, или поворотный участок с расположенной в нем системой лопаток.
НЕ РЕКОМЕНДУЕТСЯ
Использовать простое колено непосредственно перед и за вентилятором. Установка такого поворотного участка приводит к значительному снижению производительности вентилятора и увеличению создаваемого шума.

РАБОТА НА НАГНЕТАНИЕ

РЕКОМЕНДУЕТСЯ
При расположении сети на стороне нагнетания вентилятора и свободном входе перед вентилятором устанавливать решетку защитную.
НЕ РЕКОМЕНДУЕТСЯ
Оставлять фланец при свободном входе потока в вентилятор.

РАБОТА НА ВСАСЫВАНИЕ

РЕКОМЕНДУЕТСЯ
При расположении сети на стороне всасывания и свободном выходном сечении на выходе из вентилятора устанавливать решетку либо козырек.
НЕ РЕКОМЕНДУЕТСЯ
Располагать на выходе из вентилятора конфузор, который увеличивает осевую составляющую скорости, закрутку потока, а также неиспользуемое динамическое давление.

ПЕРЕХОДНИКИ

РЕКОМЕНДУЕТСЯ
Если площадь сечения воздуховода перед вентилятором больше или меньше площади входного сечения вентилятора, устанавливать между воздуховодом и вентилятором переходники в виде диффузора или конфузора.
НЕ РЕКОМЕНДУЕТСЯ
Располагать непосредственно перед входом в вентилятор воздуховод меньшего сечения, чем сечение входа в вентилятор. При этом нарушается нормальная работа вентилятора: снижается производительность и давление.

РАСПОЛОЖЕНИЕ В ПОМЕЩЕНИИ

РЕКОМЕНДУЕТСЯ
Для нормальной работы вентилятора в стесненном помещении соблюдать указанные минимально допустимые расстояния от входного и выходного сечений вентилятора до близко расположенных стен помещения, преград и крупногабаритного оборудования.

Рекомендуемые схемы установки вентиляторов осевых

Установка осевого вентилятора на виброизоляторах с использованием гибких вставок для соединения с трубопроводами

Установка осевого вентилятора с использованием переходников для соединения с воздуховодами

Установка осевого вентилятора с использованием защитной решетки на входе и клапана обратного на выходе

Обозначение

Осевые вентиляторы отличаются экономичным расходом электроэнергии и высокой производительности. Самый распространенный способ применения - для дымоудаления, удаления отработанного воздуха и различных газов.

В каталоге нашего интернет-магазина представлен ассортимент осевых вентиляторов для специалистов, которые занимаются системами вентиляции промышленных, производственных, торговых и других объектов.

Почему именно мы?

• ГК РОВЕН производитель вентиляционного оборудования;
• Склады по всей России, практически весь ассортимент в наличии;
• 42 филиала по России и Беларуси;
• мы 23 года на рынке;

Где купить осевые вентиляторы  в Сочи

Заказать осевые вентиляторы для систем вентиляции от производителя, Вы можете в нашем интернет-магазине.

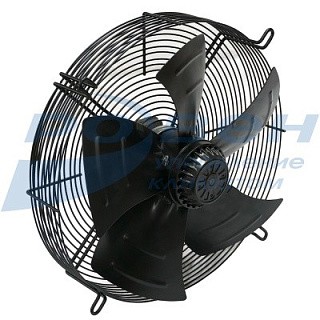

В ассортименте представлены: вентиляторы осевые серии ВО-501 (РОСА), YWF с защитной решеткой, настенной панелью, с фланцами, вентиляторы осевые серии ВО, осевые бытовые вентиляторы.
