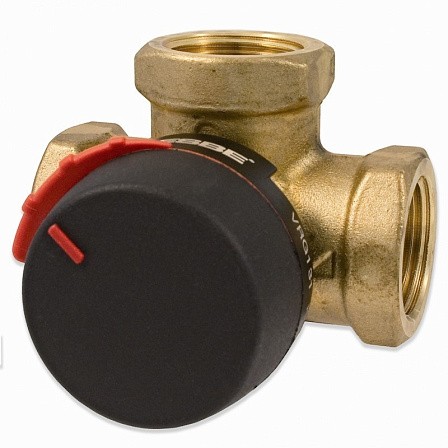

Трехходовой клапан серии VRG 131

Трехходовой регулирующий клапан серии VRG 131 контролирует подачу необходимого количества теплоносителя из системы теплоснабжения для подогрева воздуха в теплообменнике.
Описание товара
Характеристики моделей
Купить
Трехходовой регулирующий клапан серии VRG 131 контролирует подачу необходимого количества теплоносителя из системы теплоснабжения для подогрева воздуха в теплообменнике.

Управляется клапан при помощи электропривода GRUNER.

Клапаны используются в системах вентиляции, обогрева, кондиционирования, водоснабжения, теплых полов, солнечного обогрева. Непригодны для газов.
Клапан VRG 131 изготовлен из специального сплава, который предотвращает прилипание осадка на внутреннюю поверхность, за счет этого срок службы увеличивается во много раз.

Могут быть использованы в качестве смесительного или разделительного устройства. Клапаны имеют внутренние резьбовые соединения. Регулирование осуществляется поворотом штока. Клапаны можно устанавливать в любом положении.

Для работы в ручном режиме клапаны оснащаются антипроскальзывающей ручкой с ограничением угла поворота 90°. Шкала может поворачиваться и переставляться, обеспечения разные варианты расположения клапана при монтаже. При использовании электроприводов GRUNER со специальными адаптерами клапаны легко автоматизируются и поддерживают очень высокую точность регулирования, имея близкую к линейной характеристику.

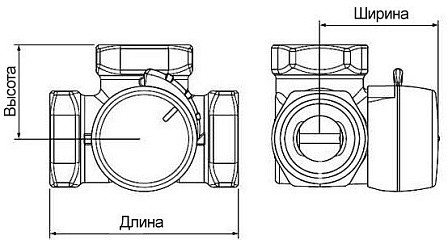

Габаритные и присоединительные размеры (мм)




Модель

Размеры, мм

A

B

C

D

VRG 131 15-4,0

36

72

32

50

VRG 131 20-4,0

32

72

32

50

VRG 131 20-6,3

32

72

32

50

VRG 131 25-6,3

41

82

34

52

VRG 131 25-10

41

82

34

52

VRG 131 32-16

47

94

37

55

VRG 131 40-25

58

116

44

62

VRG 131 50-40

62

125

44

62


Технические характеристики


Модель

Kvs*, м3/час

Присоединительный типоразмер, дюймы

Тип привода GRUNER

Вес, кг

VRG 131 15-4,0

4

1/2

225 (5 Нм)

0,4

VRG 131 20-4,0

4

3/4

0,43

VRG 131 20-6,3

6,3

3/4

0,43

VRG 131 25-6,3

6,3

1

0,7

VRG 131 25-10

10

1

0,7

VRG 131 32-16

16

1 1/4

0,95

VRG 131 40-25

25

1 1/2

1,75

VRG 131 50-40

40

2

2,05

* Kvs-величина расхода в м3/ч при перепаде давления в 1 бар.


Технические данные


Температура теплоносителя

–10…+110 °С (кратковременно +130 °С)

Максимальное рабочее давление

10 бар

Утечки в % от расхода при перепаде давления

100 кПа (1 бар)

На смешивании <0,05%
На разделении <0,02%

Максимальный перепад давления на клапане

На смешивании 100 кПа (1 бар)
На разделении 200 кПа (2 бар)

Рабочая среда

горячая и холодная вода, раствор гликоля в воде (максимальное содержание 50%)

Рабочий угол поворота

90°

Материал корпуса

латунь DZR, CW 602N

Материал штока

композит PPS



Не представленные в наличии модели доступны к поставке под заказ
