Воздушный агрегат Volcano.D VR-D EC
Конструкция корпуса обеспечивает оптимальную эффективность агрегата, скрывает все внутренние функциональные элементы.
Корпус выполнен из высококлассного АБС-пластика с добавлением анти-UV пигмента. Он отличается высокой механической прочностью, долговечностью и устойчивостью к тепловым воздействиям и воздействиям влаги. Используемые полимеры обеспечивают неизменную эстетику, легкость очистки и прочность материала, подтверждаемую предоставлением пожизненной гарантии на корпус.
Крепление лопаток жалюзи обеспечивает возможность индивидуальной регулировки их положения и надёжность фиксации. Профиль лопаток воздухонаправляющих жалюзи гарантирует минимальное сопротивление потоку воздуха.
Конструкция диффузора обеспечивает полную интеграцию задней части корпуса и вентилятора.
Теплообменники:
-
1, 2 и 3-рядные теплообменники воздушно-отопительных агрегатов с увеличенной поверхностью теплообмена обеспечивают оптимальный подбор тепловой мощности в зависимости от потребностей конкретного объекта;
-
Алюминиевые ребра-ламели дополнительно имеют антикоррозионное покрытие, что повышает их стойкость и долговечность.

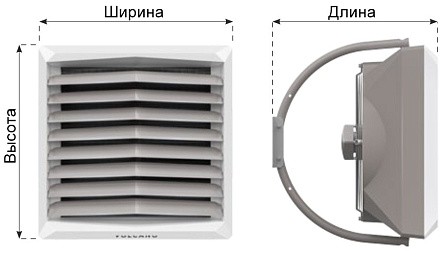

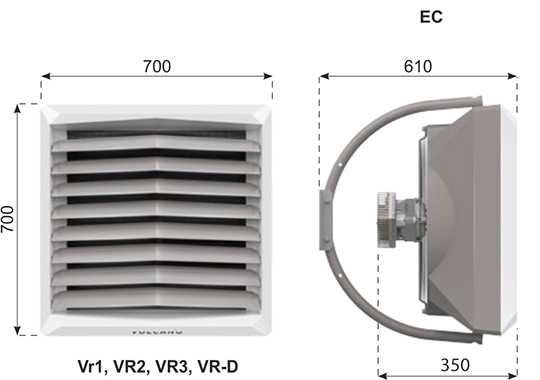

Габаритные размеры
Технические характеристики
|
Параметры |
Ед.изм. |
VOLCANO VR-D |
|
Электродвигатель |
|
ЕС |
|
Количество рядов теплообменника |
- |
- |
|
Максимальный расход воздуха |
м3/ч |
6500 |
|
Диапазон тепловых мощностей |
кВт |
- |
|
Максимальная температура теплоносителя |
°С |
- |
|
Максимальное рабочее давление |
МПа |
- |
|
Максимальная длина горизонтального потока воздуха |
м |
28 |
|
Максимальная длина вертикального потока воздуха |
м |
15 |
|
Внутренний объем теплообменника |
дм3 |
- |
|
Диаметр присоединительных патрубков |
дюйм |
- |
|
Масса агрегата АС/ЕС (без воды) |
кг |
18/15,5 |
|
Напряжение/частота электропитания |
В/Гц |
1~230/50 |
|
Мощность электродвигателя |
кВт |
0,37 |
|
Номинальный ток электродвигателя |
А |
1,7 |
|
Частота вращения электродвигателя |
об/мин |
1380 |
|
Степень защиты электродвигателя |
- |
54 |
|
Цветовое исполнение |
- |
Передняя часть: RAL 9016 Traffic Whire, задняя часть + консоль - RAL 7036 Platinum Grey, вентилятор - RAL 6038 Green |
VOLCANO VR-D
|
Скорость вентилятора |
|
III |
II |
I |
|
Производительность вентилятора |
м3/ч |
6500 |
4600 |
3400 |
|
Уровень шума для агрегата с электродвигателем АС* |
дБ (А) |
58 |
52 |
45 |
|
Уровень шума для агрегата с электродвигателем ЕС* |
дБ (А) |
56 |
50 |
43 |
|
Мощность электродвигателя АС |
Вт |
410 |
320 |
245 |
|
Мощность электродвигателя ЕС** |
Вт |
370 |
285 |
218 |
|
Дальность действия в горизонтальном направлении - максимальная длина горизонтального потока воздуха |
м |
25 |
22 |
17 |
|
Дальность действия в вертикальном направлении - максимальная длина вертикального потока воздуха |
м |
12 |
9 |
7 |
** Мощность электродвигателя ЕС выше мощности вентилятора
Автоматика
|
Параметры |
|
|
|
|
Модель |
- |
Потенциометр VR EC (0-10В) |
Контроллер Volcano ЕС |
|
Совместная работа с типом электродвигателя |
- |
ЕС |
|
|
Напряжение электропитания |
В/фаза/Гц |
~230/1/50 |
~230/1/50 |
|
Допустимая нагрузка |
А |
0,02 А для 0-10 В |
1 А для 230 В АС 0,02 А для 0-10 В |
|
Диапазон регулировки температуры |
°C |
- |
5...40 |
|
Режимы работы |
- |
|
ручной/автоматический |
|
График часы/недели |
- |
НЕТ |
ДА |
|
Таймер |
- |
НЕТ |
ДА |
|
Датчик измерения температуры |
- |
- |
встроенный |
|
Возможность подключения отдельного датчика температуры |
шт. |
НЕТ |
1 или 4 |
|
Выходной сигнал |
- |
0-10 В DC |
|
|
Степень защиты |
- |
30 |
|
Совместная работа элементов автоматики с воздушно-отопительными агрегатами Volcano
|
Модель |
Потенциометр VR EC (0-10В) |
Контроллер Volcano ЕС |
|
|
Совместная работа с типом электродвигателя |
ЕС |
||
|
VR-D |
шт. |
8 |
8 |
