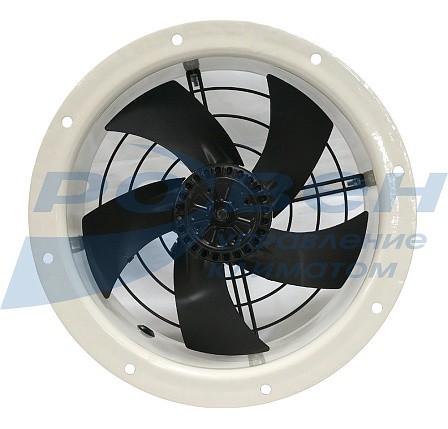

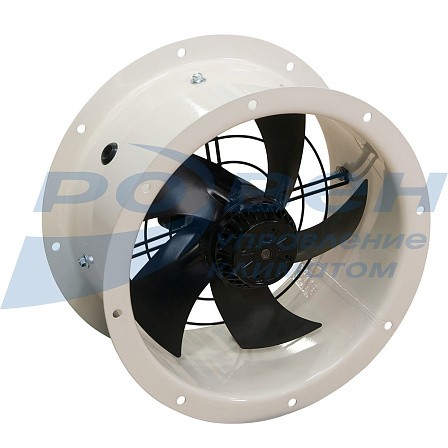

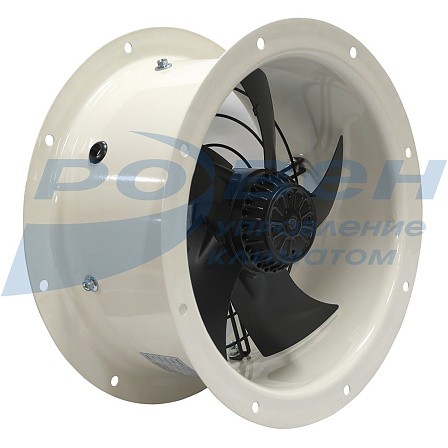

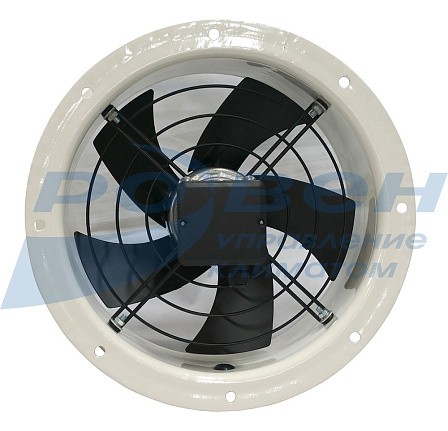

Вентилятор осевой YWF с фланцами
- Лопасти из углеродистой стали с полимерным покрытием
- Удобный монтаж
- Установка в любом положении
- Ресурс не менее 40 000 часов работы
- Класс защиты электродвигателя IP 54
- Биметаллическая защита двигателя
- Температура перемещаемого воздуха -25...+ 40ºС
Вентиляторы серии YWF имеют электродвигатели с внешним ротором. Вентиляторы оснащены крыльчаткой с серповидными лопастями, которая имеет динамическую балансировку в двух плоскостях для достижения минимального уровня шума.
Вентилятор осевой данной серии легко монтируются в стеновые проемы или другие несущие конструкции. Могут использоваться для отвода тепла или обдува различных технологических установок и оборудования.
Стандартное направление вращения лопастей вентиляторов YWF — против часовой стрелки, если смотреть на ротор — всасывание, направление вращения лопастей по часовой стрелке — нагнетание.
Особенности:
- Компактные, малошумные вентиляторы;
- Лопасти из углеродистой стали с лакокрасочным покрытием;
- Удобный монтаж;
- Установка в любом положении;
- Ресурс не менее 40 000 часов работы;
- Класс защиты электродвигателя IP 54;
- Биметаллическая защита двигателя;
- Температура перемещаемого воздуха -25°С...+40°С.
Габаритные и присоединительные размеры
|
Модель |
E |
D |
B |
A |
L |
|
YWF(K)-200-ZT |
230 |
195 |
250 |
200 |
180 |
|
YWF(K)2Е/4D-250-ZT |
285 |
250 |
310 |
257 |
180 |
|
YWF(K)4Е-250-ZT |
285 |
250 |
210 |
257 |
180 |
|
YWF(K)-300-ZT |
356 |
300 |
382 |
309 |
180 |
|
YWF(K)-350-ZT |
395 |
350 |
421 |
359 |
180 |
|
YWF(K)4Е/4D-400-ZT |
438 |
391 |
465 |
401 |
190 |
|
YWF(K)6Е/6D-400-ZT |
438 |
391 |
466 |
401 |
190 |
|
YWF(K)-450-ZT |
487 |
446 |
515 |
455 |
190 |
|
YWF(K)-500-ZT |
541 |
499 |
567 |
508 |
250 |
|
YWF(K)-550-ZT |
605 |
553 |
635 |
561 |
250 |
|
YWF(K)-630-ZT |
674 |
628 |
707 |
638 |
250 |
Технические характеристики
|
Модель |
Напряжение/ частота, В/50Гц |
Число фаз |
Потребляемая мощность, кВт |
Ток, А |
Частота вращения, об/мин |
Масса, кг |
Уровень звукового давления, дБа |
Расход воздуха, м3/ч |
|
YWF-2Е-200 with tube (ZT) |
220 |
1 |
0,08 |
0,35 |
2700 |
1,9 |
60 |
870 |
|
YWF-4Е-200 with tube (ZT) |
220 |
1 |
0,029 |
0,12 |
1460 |
1,9 |
48 |
490 |
|
YWF-2Е-250 with tube (ZT) |
220 |
1 |
0,18 |
0,78 |
2500 |
3,0 |
68 |
1800 |
|
YWF-4D-250 with tube (ZT) |
380 |
3 |
0,06 |
0,13 |
1350 |
2,7 |
50 |
1000 |
|
YWF-4Е-250 with tube (ZT) |
220 |
1 |
0,05 |
0,22 |
1380 |
2,5 |
50 |
1000 |
|
YWF-2D-300 with tube (ZT) |
380 |
3 |
0,25 |
0,45 |
2500 |
4,7 |
72 |
3000 |
|
YWF-2Е-300 with tube (ZT) |
220 |
1 |
0,25 |
1,1 |
2530 |
4,7 |
70 |
3000 |
|
YWF-4D-300 with tube (ZT) |
380 |
3 |
0,095 |
0,26 |
1400 |
4 |
55 |
1950 |
|
YWF-4Е-300 with tube (ZT) |
220 |
1 |
0,09 |
0,38 |
1370 |
3,2 |
55 |
1900 |
|
YWF-4D-350 with tube (ZT) |
380 |
3 |
0,145 |
0,37 |
1390 |
4,7 |
63 |
3110 |
|
YWF-4Е-350 with tube (ZT) |
220 |
1 |
0,138 |
0,68 |
1370 |
4,7 |
62 |
2980 |
|
YWF-6D-350 with tube (ZT)
|
380 |
3 |
0,09 |
0,29 |
940 |
4,7 |
53 |
2100 |
|
YWF-6Е-350 with tube (ZT) |
220 |
1 |
0,08 |
0,4 |
930 |
4,7 |
53 |
2100 |
|
YWF-4D-400 with tube (ZT) |
380 |
3 |
0,19 |
0,48 |
1380 |
6,1 |
67 |
3700 |
|
YWF-4Е-400 with tube (ZT) |
220 |
1 |
0,18 |
0,81 |
1350 |
6,1 |
67 |
3700 |
|
YWF-6D-400 with tube (ZT) |
380 |
3 |
0,115 |
0,36 |
900 |
6,1 |
60 |
2800 |
|
YWF-6Е-400 with tube (ZT) |
220 |
1 |
0,115 |
0,67 |
940 |
6,1 |
58 |
2800 |
|
YWF-4D-450 with tube (ZT) |
380 |
3 |
0,25 |
0,58 |
1400 |
6,9 |
68 |
4820 |
|
YWF-4Е-450 with tube (ZT) |
220 |
1 |
0,25 |
1,15 |
1380 |
6,9 |
71 |
4800 |
|
YWF-6D-450 with tube (ZT) |
380 |
3 |
0,15 |
0,48 |
930 |
6,9 |
62 |
3100 |
|
YWF-6Е-450 with tube (ZT)
|
220 |
1 |
0,12 |
0,6 |
950 |
6,9 |
60 |
3100 |
|
YWF-4D-500 with tube (ZT) |
380 |
3 |
0,45 |
0,93 |
1320 |
9,5 |
72 |
7000 |
|
YWF-4Е-500 with tube (ZT)
|
220 |
1 |
0,42 |
1,85 |
1320 |
9,5 |
72 |
6950 |
|
YWF-6D-500 with tube (ZT) |
380 |
3 |
0,25 |
0,78 |
920 |
9,5 |
67 |
5130 |
|
YWF-6Е-500 with tube (ZT) |
220 |
1 |
0,23 |
1,15 |
920 |
9,5 |
67 |
5200 |
|
YWF-4D-550 with tube (ZT) |
380 |
3 |
0,65 |
1,2 |
1300 |
10,5 |
74 |
8500 |
|
YWF-4Е-550 with tube (ZT) |
220 |
1 |
0,55 |
2,45 |
1310 |
10,5 |
74 |
8500 |
|
YWF-6D-550 with tube (ZT) |
380 |
3 |
0,33 |
0,87 |
900 |
10,5 |
67 |
7100 |
|
YWF-6Е-550 with tube (ZT) |
220 |
1 |
0,33 |
1,68 |
910 |
10,5 |
67 |
7100 |
|
YWF-4D-630 with tube (ZT) |
380 |
3 |
0,86 |
1,95 |
1365 |
15,0 |
81 |
13000 |
|
YWF-4Е-630 with tube (ZT) |
220 |
1 |
0,81 |
3,5 |
1315 |
15,0 |
78 |
12500 |
|
YWF-6D-630 with tube (ZT) |
380 |
3 |
0,55 |
1,57 |
920 |
15,0 |
75 |
9580 |
|
YWF-6Е-630 with tube (ZT) |
220 |
1 |
0,50 |
2,2 |
930 |
15,0 |
75 |
9600 |
* ∆ – подключение треугольником; Y – подключение звездой
Аэродинамические характеристики
Электрические схемы подключения
Подключение вентиляторов производите в соответствии со схемой указанной в таблице
|
Модель |
Напряжение/ частота, В/50Гц |
Число фаз |
Потребляемая мощность, кВт |
Ток, А |
Частота вращения, об/мин |
Схема подключения |
|
YWF(K)2Е-200 |
220 |
1 |
0,08 |
0,35 |
2700 |
Схема № 1 |
|
YWF(K)4Е-200 |
220 |
1 |
0,029 |
0,12 |
1460 |
Схема № 1 |
|
YWF(K)2Е-250 |
220 |
1 |
0,18 |
0,78 |
2500 |
Схема № 1 |
|
YWF(K)4D-250 |
380 |
3 |
0,06 |
0,13 |
1350 |
Схема № 3 |
|
YWF(K)4Е-250 |
220 |
1 |
0,05 |
0,22 |
1380 |
Схема № 1 |
|
YWF(K)2D-300 |
380 |
3 |
0,25 |
0,45 |
2500 |
Схема № 7 |
|
YWF(K)2Е-300 |
220 |
1 |
0,25 |
1,1 |
2530 |
Схема № 1 |
|
YWF(K)4D-300 |
380 |
3 |
0,095 |
0,26 |
1400 |
Схема № 7 |
|
YWF(K)4Е-300 |
220 |
1 |
0,09 |
0,38 |
1370 |
Схема № 1 |
|
YWF(K)4D-350 |
380 |
3 |
0,145 |
0,37 |
1390 |
Схема № 3 |
|
YWF(K)4Е-350 |
220 |
1 |
0,138 |
0,68 |
1370 |
Схема № 1 |
|
YWF(K)6D-350 |
380 |
3 |
0,09 |
0,29 |
940 |
Схема № 7 |
|
YWF(K)6Е-350 |
220 |
1 |
0,08 |
0,4 |
930 |
Схема № 1 |
|
YWF(K)4D-400 |
380 |
3 |
0,19 |
0,48 |
1380 |
Схема № 3 |
|
YWF(K)4Е-400 |
220 |
1 |
0,18 |
0,81 |
1350 |
Схема № 1 |
|
YWF(K)6D-400 |
380 |
3 |
0,115 |
0,36 |
900 |
Схема № 7 |
|
YWF(K)6Е-400 |
220 |
1 |
0,115 |
0,67 |
940 |
Схема № 1 |
|
YWF(K)4D-450 |
380 |
3 |
0,25 |
0,58 |
1400 |
Схема № 3 |
|
YWF(K)4Е-450 |
220 |
1 |
0,25 |
1,15 |
1380 |
Схема № 1 |
|
YWF(K)6D-450 |
380 |
3 |
0,15 |
0,48 |
930 |
Схема № 7 |
|
YWF(K)6Е-450 |
220 |
1 |
0,12 |
0,6 |
950 |
Схема № 1 |
|
YWF(K)4D-500 |
380 |
3 |
0,45 |
0,93 |
1320 |
Схема № 3 |
|
YWF(K)4Е-500 |
220 |
1 |
0,42 |
1,85 |
1320 |
Схема № 1 |
|
YWF(K)6D-500 |
380 |
3 |
0,25 |
0,78 |
920 |
Схема № 7 |
|
YWF(K)6Е-500 |
220 |
1 |
0,23 |
1,15 |
920 |
Схема № 1 |
|
YWF(K)4D-550 |
380 |
3 |
0,65 |
1,2 |
1300 |
Схема № 3 |
|
YWF(K)4Е-550 |
220 |
1 |
0,55 |
2,45 |
1310 |
Схема № 1 |
|
YWF(K)6D-550 |
380 |
3 |
0,33 |
0,87 |
900 |
Схема № 7 |
|
YWF(K)6Е-550 |
220 |
1 |
0,33 |
1,68 |
910 |
Схема № 1 |
|
YWF(K)4D-630 |
380 |
3 |
0,86 |
1,95 |
1365 |
Схема № 3 |
|
YWF(K)4Е-630 |
220 |
1 |
0,81 |
3,5 |
1315 |
Схема № 1 |
|
YWF(K)6D-630 |
380 |
3 |
0,55 |
1,57 |
920 |
Схема № 1 |
|
YWF(K)6Е-630 |
220 |
1 |
0,50 |
2,2 |
930 |
Схема № 1 |

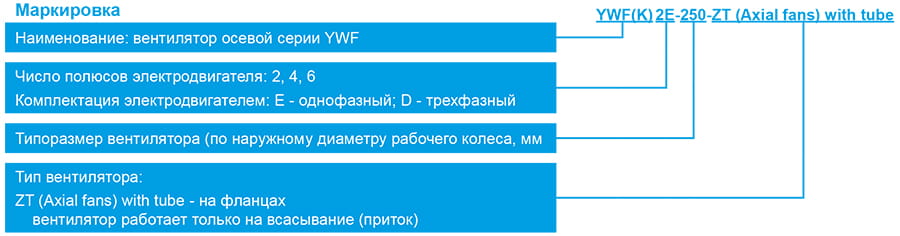

МАРКИРОВКА:
Вентилятор осевой YWF-4Е-250-B with tube
где: YWF – серия осевого вентилятора;
4 – число полюсов электродвигателя;
Е – комплектация однофазным двигателем;
(D - комплектация трехфазным электродвигателем);
250 – типоразмер вентилятора (по диаметру рабочего колеса);
B - нагнетание (S - всасывание);
with tube - на фланцах.
Не представленные в наличии модели доступны к поставке под заказ
