Клапан приточный KP KIV D125
Клапан приточный KP KIV125 предназначен для обеспечения притока свежего воздуха в бытовых и офисных помещениях. Клапан защищает от пыли, грязи, шума, насекомых и является необходимым элементом вентиляции в условиях городской среды. При этом клапан не только фильтрует воздух, но и позволяет регулировать мощность притока вплоть до полного перекрытия. Клапан обеспечивает полную звуко- и теплоизоляцию. Клапан KP KIV125 рассчитан на помещение площадью 20 м².
Клапан приточный KP KIV125 имеет теплоизоляцию из вспененного полиэтилена: материал с замкнутой ячеистой структурой и отличными теплофизическими свойствами. Корпус оголовка выполнен из ABS-пластика.
В клапане установлен многоразовый фильтр G3, который защищает от проникновения пыли. Конструкция клапана позволяет легко разобрать изделие, что обеспечивает легкий доступ при чистке фильтра.
Приток регулируется вращением оголовка с помощью ручки-регулятора или цепочки (идет в комплекте). Открытие/закрытие заслонки осуществляется за счет спиралевидной втулки. Новый принцип открытия/закрытия обеспечивает полное перекрытие канала с воздухом, даже при сильном сквозняке звуко-теплоизоляция втулки исключает промерзание, препятствует проникновению лишнего шума с улицы.

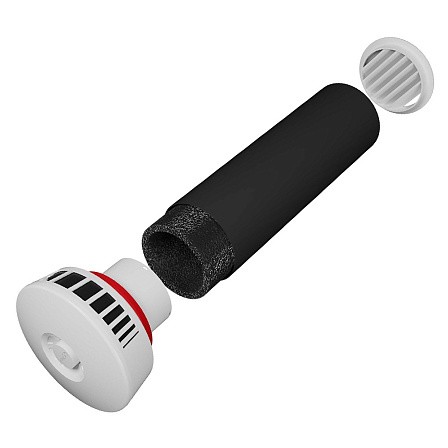

Общее устройство клапана:
1 Оголовок KIV
2 Теплоизолирующий элемент
3 Пластиковая труба
4 Решетка
Устройство оголовка KIV:
1 Декоративная накладка ручки-регулятора
2 Лицевая панель
3 Фильтрующий элемент класса G3
4 Шариковая цепочка
5 Утеплитель
6 Ручка-регулятор
7 Втулка
8 Корпус
9 Уплотнительное кольцо
10 Пластиковый канал (труба)
Габаритные размеры клапана
* Длина трубы в зависимости от модели
Аэродинамические характеристики
|
Скорость воздуха, м/с |
Расход воздуха, м³/ч* |
|
1,5 |
30,6 |
|
2 |
40,8 |
|
2,5 |
61,2 |
|
3 |
66,3 |
|
3,5 |
71,4 |
|
4 |
76,6 |
|
4,5 |
99,5 |
|
5 |
112,3 |
|
5,5 |
125,0 |
|
6 |
137,8 |
|
7 |
148,0 |
|
8 |
158,2 |
|
9 |
171,0 |
|
10 |
216,9 |
|
11 |
224,6 |
|
12 |
250,1 |
|
13 |
270,5 |
* Пропускная способность клапана при полном открытии оголовка.
Монтаж
1. Перед началом монтажа необходимо снять декоративную накладку ручки-регулятора. После чего снять лицевую панель поворотом против часовой стрелки.
2. Сделать отверстие в стене. Для бурения использовать коронку с диаметром корпуса 132 мм. В результате получится отверстие 133 мм. Установите бурильную установку, обеспечив угол оси сверления 2-3 градуса в сторону наружной части стены. Это необходимо для оттока конденсата на улицу.
3. Обрезать трубу по толщине стены, отодвинуть теплоизоляцию от места распила. Установить трубу в отверстие.
Рекомендуется устанавливать клапан в 20–30 см от края окна, на высоте 2–2,5 м.
4. Закрепить наружную решетку таким образом, чтобы жалюзи располагались горизонтально с наклоном вниз. Рекомендуется устанавливать клапан с решет- кой под навесом (крышей, подо- конником, козырьком), чтобы в трубу не попадала вода.
5. Спозиционировать корпус оголовка, выставив стрелку над прямоугольным отверстием 6х9 мм вертикально вниз.
6. Закрепить корпус оголовка на стене при помощи четырёх дюбелей и саморезов.
7. Собрать оголовок KIV, установив лицевую панель и декоративную накладку ручки.
